QR-код
Для добавления QR-кода в печатную форму необходимо выполнить следующую последовательность действий
- (для табличного документа) добавить картинку QR-кода
- (для офисного документа) добавить параметр на место для вставки картинки QR-кода
- указать тип параметра области макета
Данные QR-кода - выполнить настройку формирования значения QR-кода

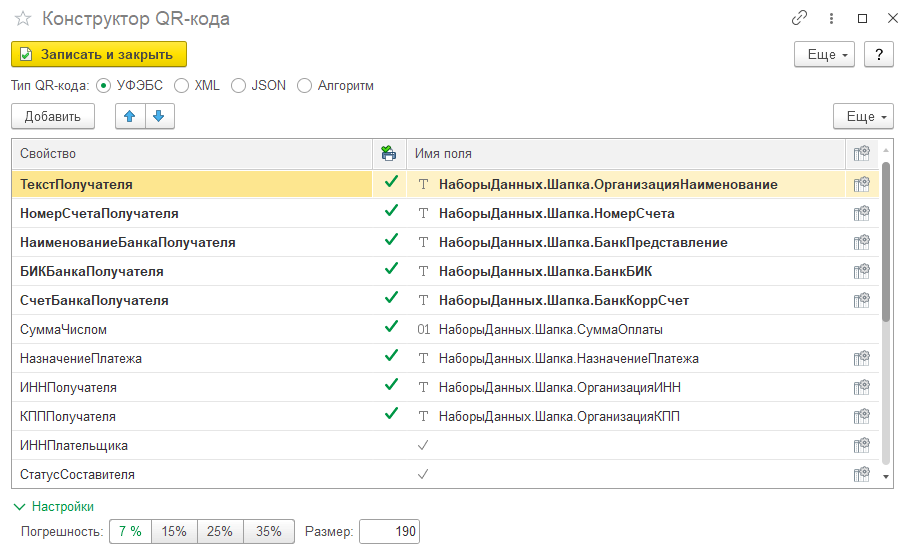

Настройка формирования QR-кода
Существует 4 типа способа формирования QR-кода
| Тип QR-кода | Описание |
|---|---|
| УФЭБС | Унифицированные форматы электронных банковских сообщений для безналичных расчетов. Позволяет сформировать QR-код для оплаты через банковские приложения. |
| XML | Значение структуры сериализованное в XML. Ключ - свойство, значение - подготовленное значение указанного поля |
| JSON | Значение структуры сериализованное в JSON. Ключ - свойство, значение - подготовленное значение указанного поля |
| Алгоритм | Возможность сформировать данные, путем выполнения произвольного кода. Результатом алгоритма должна быть строка со значением для QR-кода |
Состав полей УФЭБС
Заголовок раздела «Состав полей УФЭБС»
QR-код УФЭБС на готовом счёте
УФЭБС — тот самый QR-код, которым счёт оплачивают из банковского приложения.
Формат задан ГОСТ Р 56042-2014: строка кода начинается со служебного заголовка,
дальше идут пары «поле — значение». Строку собирает подсистема «Печать»
(УправлениеПечатьюРФ.ФорматнаяСтрокаУФЭБС), ваша работа — сказать, откуда
берётся значение каждого поля.
При выборе типа «УФЭБС» состав полей заполняется сам: в таблицу попадают обязательные (показаны полужирным) и дополнительные платёжные поля. Каждому уже проставлено ограничение длины по стандарту — слишком длинное значение обрежется, а не сломает код. Остаётся сопоставить полям значения из наборов данных; строки, которым значение не задано, в код не попадают.

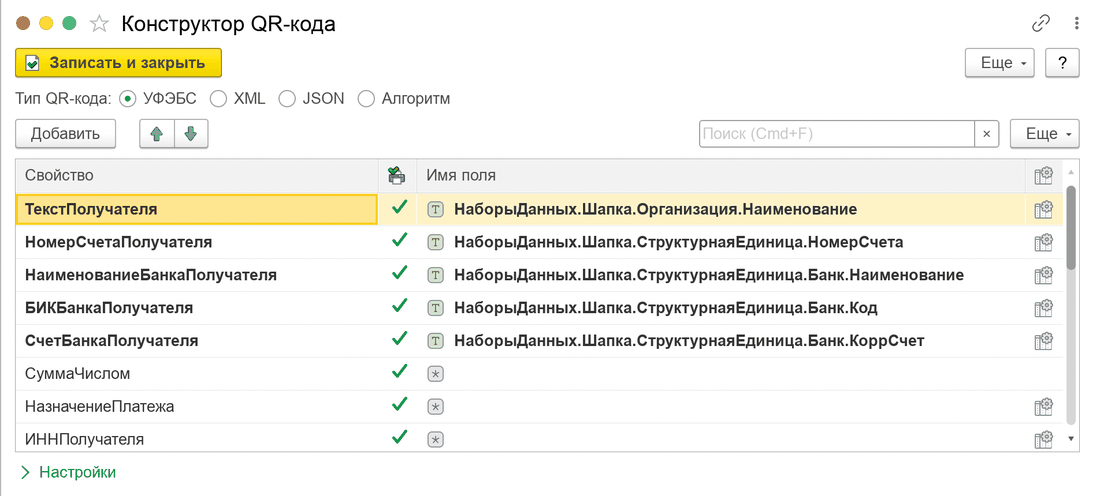

Конструктор QR-кода, тип «УФЭБС»: слева свойства формата, справа поля наборов, из которых берутся значения
В колонке «Свойство» стоит имя поля формата — по нему поле и упоминается дальше; в колонке «Имя поля» — путь к значению в дереве доступных полей.
Обязательные — без них банковское приложение платёж не распознает. В колонке «откуда» — пути из счёта на оплату; у вашего макета имена наборов будут своими.
| Свойство | Что это | Длина | Откуда обычно берётся |
|---|---|---|---|
ТекстПолучателя | Наименование получателя платежа | 160 | Организация.Наименование |
НомерСчетаПолучателя | Номер счёта получателя | 20 | СтруктурнаяЕдиница.НомерСчета |
НаименованиеБанкаПолучателя | Наименование банка получателя | 45 | СтруктурнаяЕдиница.Банк.Наименование |
БИКБанкаПолучателя | БИК банка | 9 | СтруктурнаяЕдиница.Банк.Код |
СчетБанкаПолучателя | Корреспондентский счёт банка | 20 | СтруктурнаяЕдиница.Банк.КоррСчет |
Дополнительные — платёжные реквизиты. Для счёта юридическому лицу обычно заполняют сумму, назначение платежа и ИНН с КПП; остальные нужны для платежей в бюджет.
| Свойство | Что это | Длина | Примечание |
|---|---|---|---|
СуммаЧислом | Сумма платежа | — | В рублях: в формат строки её переводит подсистема «Печать» |
НазначениеПлатежа | Наименование платежа (назначение) | 210 | Самое длинное поле кода — с него начинают, если код получается слишком плотным |
ИННПолучателя | ИНН получателя | 12 | |
КПППолучателя | КПП получателя | 9 | |
ИННПлательщика | ИНН плательщика | 12 | |
СтатусСоставителя | Статус составителя платёжного документа | 2 | Платежи в бюджет |
КодБК | КБК | 20 | Платежи в бюджет |
КодОКТМО | Код ОКТМО | 11 | Платежи в бюджет |
ПоказательОснования | Основание налогового платежа | 2 | Платежи в бюджет |
ПоказательПериода | Налоговый период | 10 | Платежи в бюджет |
ПоказательНомера | Номер документа | 15 | Платежи в бюджет |
ПоказательДаты | Дата документа | 10 | Платежи в бюджет |
ПоказательТипа | Тип платежа | 2 | Платежи в бюджет |
Прочие поля стандарта в таблицу сами не попадают — строка добавляется кнопкой «Добавить», а имя выбирается из списка, где рядом с именем показано его описание. Это реквизиты плательщика-физлица (фамилия, имя, отчество, адрес, телефон, документ, удостоверяющий личность) и сведения о начислении для отраслевых платежей: лицевой счёт, индекс платёжного документа, СНИЛС, номер договора, срок и период оплаты, вид платежа, показания приборов учёта, номер извещения, данные учреждения и группы, номер постановления ГИБДД, уникальный идентификатор начисления. В счёте юридическому лицу они не нужны.
Настройки:
- Погрешность. Уровень погрешности изображения, при котором данный QR-код все еще возможно 100% распознать;
- Размер. Определяет длину стороны выходного изображения в пикселях. Если минимально возможный размер изображения больше этого параметра - код сформирован не будет.
